GPT5116/5126/5136單法蘭隔膜式智能壓力/液位變送器

概述
GPT51XX類單法蘭隔膜壓力/液位變送器主要用於對粘稠度大，或懸
浮物多、或腐蝕性強的介質壓力測量。為此，感測器採用了與介質
大面積接觸的法蘭隔膜式電容壓力感測器。由於隔離膜片大面積接
觸介質，所以可適用於對粘稠度大、懸浮物多的流體壓力測量。法
蘭隔離膜片可為316不銹鋼、哈氏合金C、蒙乃爾、鉭等，用戶可根
據被測介質的腐蝕性不同選擇。
工作原理
變送器由感測器和電子電路兩部分組成。電路原理與其他GPT5000
變送器相同，區別主要是感測器部分。法蘭隔膜式壓力(液位)傳感
器以電容式壓力感測器為基礎，介質壓力作用在法蘭隔離膜片上。
在法蘭隔離膜片和電容壓力感測器的移動膜片之間的腔體內充滿矽
油。被測介質的壓力通過隔離膜片，經矽油傳遞到電容壓力感測器
的移動膜片上，使電容量發生與被測壓力成正比的變化。
主要特點
1、電源接入無須區分正負極性。
2、誤差校正和零點、滿量程遷移通過按鍵由單片機自動完成。
3、對感測器的非線性、溫度漂移和遲滯作了全面補償。
4、具有過量程報警功能。
主要技術指標
1、精度等級：0.1級、0.2級、0.5級。
2、輸出：兩線制4～20ｍADC或三線制1～5VDC。
3、電源電壓：12～36VDC(本安型為12～30VDC)。
4、負載能力：最大回路電阻取決於供電電壓，R≤50(Us-12)
其中Us=供電電壓。
5、測量介質：液體、氣體和蒸汽。
6、測量範圍
0-6.2～37.4kPa 0-31.1～186.8kPa 0-117～690kPa。
7、長期穩定性：±0.1%FS/年。
8、溫度漂移：±0.008%FS/oC。
9、工作環境：溫度 -40～85℃。濕度 0-95％RH。
10、介質溫度範圍：-40～120℃。
11、電源電壓變化影響：0.0008mA／V。
12、靜壓影響: ±0.15%FS/6.9MPa。
13、啟動時間：2秒。
14、高頻電磁影響：150HZ～1GHZ 30V/m優於0.1％。

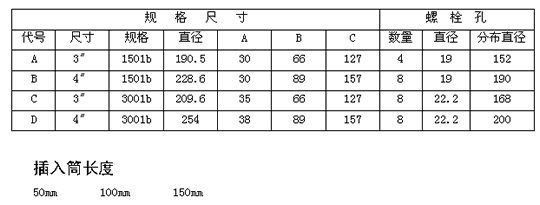

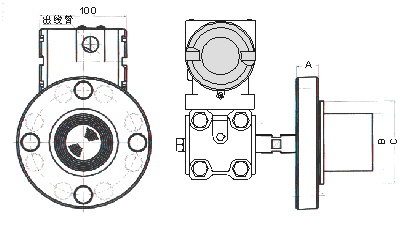

結構及外形尺寸

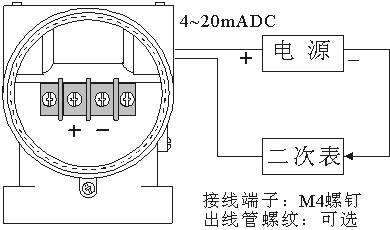

電氣連接
