GPT4016/4026/4036普通壓力/差壓變送器

概述
GPT40XX型壓力/差壓變送器為GPT4000系列中普通接壓方式的變送器
。其中，GPT4016不帶就地顯示；GPT4026在GPT4016型變送器基礎上
，增加了4?位元的液晶顯示器，就地顯示變送器的輸出電流。GPT4036
在GPT4016型變送器基礎上，增加了4?位元的液晶顯示器，就地顯示被
測壓力。就地顯示功能不僅可使用戶在測量現場不通過二次儀錶直
接觀測到變送器的輸出，更有助於系統故障排查及維護。
GPT4016的電子電路部分裝在變送器的電子腔內，零點調節和滿量程
調節電位器直接安裝在電路板上。打開電子腔端蓋，即可對零點和
滿量程進行調節。GPT4026/GPT4036除了GPT4016所具有的零點和滿
量程調節功能，還增加了4?位的液晶顯示器的零點和滿量程調節功
能。
殼體E的外殼防護等級為IP65，防塵防潮能力強，適用於露天或環境
較為惡劣的環境；全密封設計鋁合金外殼提高了產品的抗干擾能力；本安型電路設計，使該產品普遍應用於石化、天然氣、礦井等易燃易爆場合。
GPT40XX型壓力/差壓變送器適用於氣體、液體、蒸汽壓力/差壓的測量。對於腐蝕性介質，可選擇不同的接壓材料。

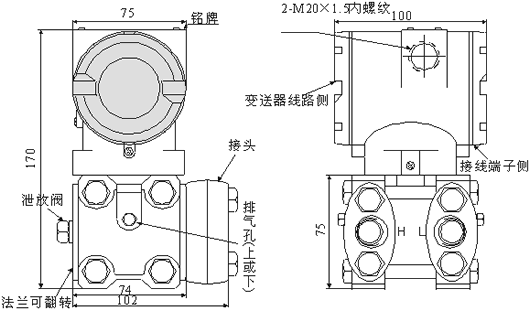

結構及外形尺寸
感測器及接壓部分的材料可根據被測介質的防腐需要由用戶選定。電路部分外殼為壓鑄鋁材料。結構及尺寸如下圖所示：

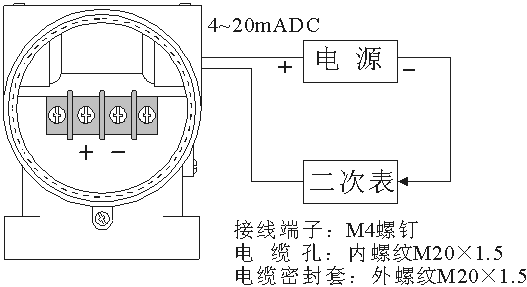

電氣連接

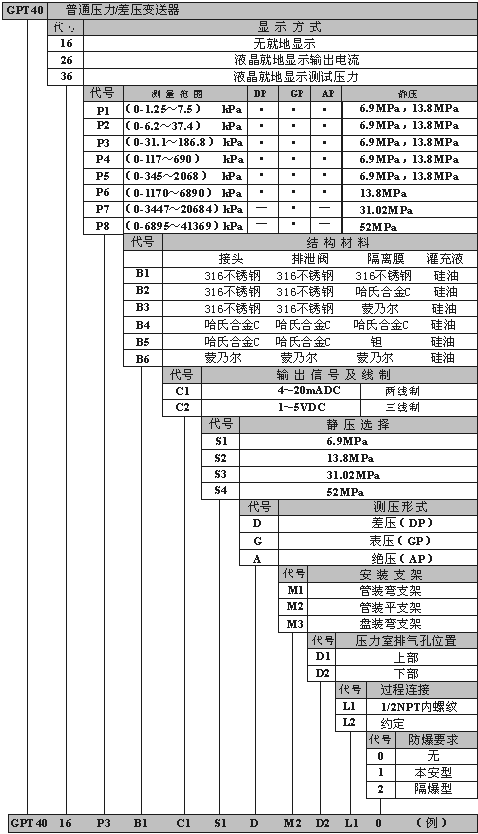

GPT4016/4026/4036普通壓力/差壓變送器選型表

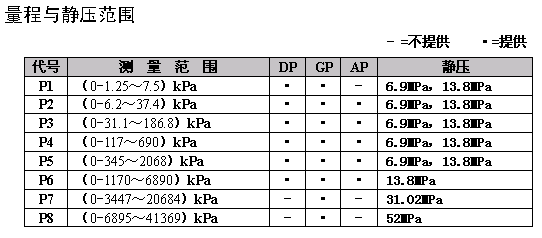

- =不提供 ·=提供
