GPT5046/5056智能壓力/差壓變送器

概述
GPT5046/5056是GPT5000系列中帶有HART現場匯流排的兩種智慧型壓
力/差壓變送器。其中GPT5056帶有就地顯示輸出電流/被測壓力/百
分數的功能。現場匯流排給用戶使用與管理變送器提供了極大的方便
。對於變送器的誤差校正和遷移，既可通過變送器操作面板上的按
鍵實現，也可通過HART匯流排通信手持終端進行。
主要特點
1、電源接入無須區分正負極性。
2、誤差校正和零點、滿量程遷移通過按鍵或手持終端由單片機自
動完成。
3、對感測器的非線性、溫度漂移和遲滯作了全面補償。
4、具有過量程報警功能。
5、具有標準HART協定變送器的全部功能。
主要技術指標
1、精度等級：0.1級、0.2級、0.5級。
2、輸出：兩線制4～20ｍADC或三線制1～5VDC。
3、電源電壓:12～36VDC(本安型為12～30VDC)。
4、負載能力：最大回路電阻取決於供電電壓，R≤50(Us-12)
其中Us=供電電壓。
5、測量介質：液體、氣體和蒸汽。

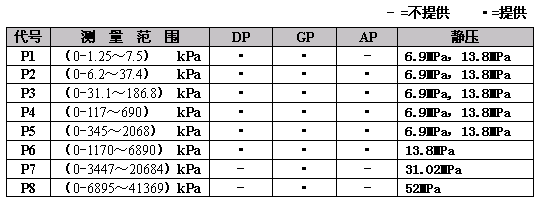

6、量程範圍與靜壓

7、長期穩定性：±0.1%FS/年。
8、溫度漂移：±0.008%FS/oC。
9、工作環境：溫度 -40～85℃。濕度 0-95％RH。
10、介質溫度範圍：-40～120℃。
11、電源電壓變化影響：≤0.0008mA／V。
12、靜壓影響: ±0.15%FS/6.9MPa。
13、啟動時間：2秒。
14、接壓材料：316不銹鋼、哈氏合金、鉭、蒙乃爾、鈦等；根據介質可選。
15、高頻電磁影響:150HZ～1GHZ 30V/m優於0.1％。
16、振動影響：振動頻率為200HZ時，在任何方向振動，所引起的最大誤差不超過0.05％／g。

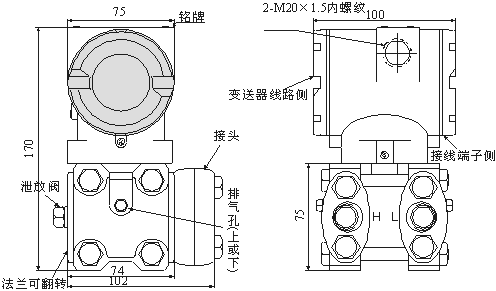

結構及外形尺寸
感測器及接壓部分可根據被測介質的防腐需要由用戶選定。電路部分外殼為壓鑄鋁材料。
結構及尺寸如下圖所示：

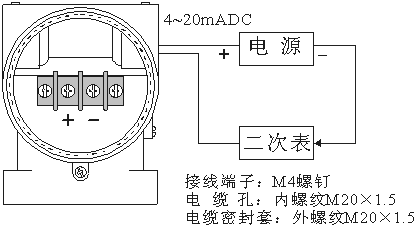

電氣連接
