GPT4116/4126/4136單法蘭隔膜壓力/液位變送器

概述
GPT41XX單法蘭隔膜壓力/液位變送器主要用於對粘稠度大，或懸浮
物多、或腐蝕性強的介質壓力測量。為此，感測器採用了與介質大
面積接觸的法蘭隔膜式電容壓力感測器。由於隔離膜片大面積接觸
介質，所以可適用於對粘稠度大、懸浮物多的流體壓力測量。法蘭
隔離膜片可為316不銹鋼、哈氏合金C、蒙乃爾、鉭等，用戶可根據
被測介質的腐蝕性進行選擇。
工作原理
變送器由感測器和電子電路兩部分組成。電路原理與其他GPT40XX
變送器相同，區別主要是感測器部分。法蘭隔膜式壓力(液位)傳感
器以電容式壓力感測器為基礎，介質壓力作用在法蘭隔離膜片上。
在法蘭隔離膜片和電容壓力感測器的移動膜片之間腔體內充滿矽油，
被測介質的壓力通過隔離膜片，經矽油傳遞到電容壓力感測器的移動膜片上，使電容量發生與被測壓力成正比的變化。
測量範圍
0-6.2～37.4kPa 0-31.1～186.8kPa 0-117～690kPa

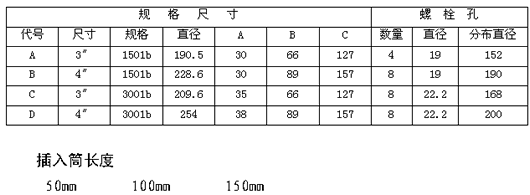

安裝法蘭規格與尺寸

電氣連接

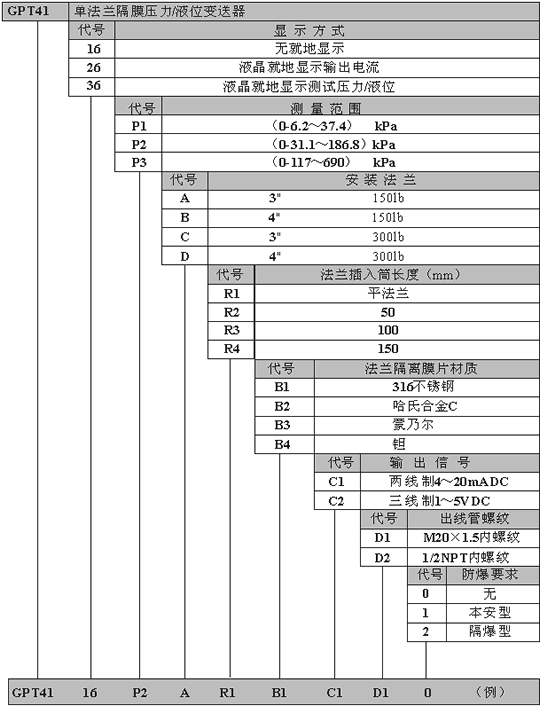

GPT4116/4126/4136單法蘭隔膜壓力/液位變送器選型表
